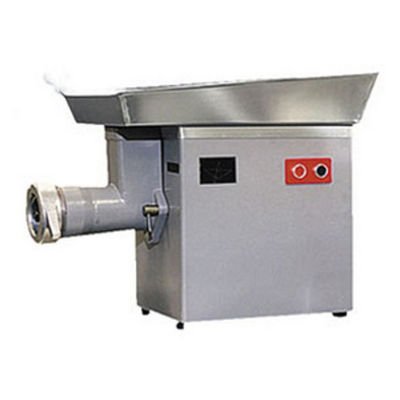

Мясорубка МИМ 300, 300 кг/ч.1,9 кВт, 380 В, 680×400×460 мм, Торгмаш, Беларусь

Мясорубка МИМ-300 предназначена для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания.

Мясорубки МИМ-300 выпускаются в исполнении УЗ по ГОСТ 15150-69 ТУ5.899-111901-88 для эксплуатации при температуре от плюс 1 до плюс 40 °С.

Мясорубки для предприятий общественного питания МИМ-300 производятся в соответствии с требованиями стандарта СТБ ИСО 9001:2001, имеют белорусский, украинский и российский сертификаты соответствия и удостоверение о государственной гигиенической регистрации.

Устройство и работа мясорубок

Мясорубка состоит из собственно мясорубки и привода.

Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двухсторонних ножей, набора ножевых решеток, кольца упорного и ножа подрезного

На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчиваются гайка зажимная, а на задней части - фланец, которым корпус крепится к приводу.

Крепление корпуса производится резьбовыми зажимами.

Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки.

Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачом к вращающемуся шнеку.

Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решёток с отверстиями различных размеров.

Примечание:производительность мясорубок указана при измельчении говяжьего мяса второго сорта через две решетки с диаметром 9 и 5 мм.

Мясорубка МИМ-300 состоит из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двухсторонних ножей, набора ножевых решеток, кольца упорного и ножа подрезного.

1-Толкач; 2-Собственно мясорубка. Привод: 3-Вал приводной; 4-Отверстие для контроля уровня масла; 5-Облицовка передняя; 6-Пробка сливная; 7-Зажим заземления; 8-Облицовка задняя; 9-Электродвигатель; 10-Кнопка "Пуск"; 11-Кнопка "Стоп"; 12-Пробка; 13-Чаша с предохранителем; 14-Зажим; 15-Опора; 16-Блок зажимов; 17-Индикатор.

На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчиваются гайка зажимная, а на задней части - фланец, которым корпус крепится к приводу.

Крепление корпуса производится резьбовыми зажимами. Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки.

Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачом к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решёток с отверстиями различных размеров.

1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двухсторонний; 5-Решётка с отверстиями 9мм;
6-Решётка с отверстиями 5мм; 7-Кольцо упорное; 8-Гайка зажимная.
